Коаксиальный дымоход для настенного газового котла

Коаксиальные дымоходы для настенных газовых котлов в последнее время имеют широкое применение для современного отопительного оборудования. Это отличное решение для частного дома при отсутствии дымоходной трубы, а также для многоквартирных домов, имеющих общий стояк для дымоудаления.

Простота конструкции и эстетичный внешний вид делают коаксиальный дымоход незаменимым для правильной работы газового настенного двухконтурного или одноконтурного котла. Давайте и мы подробно рассмотрим его особенности, принцип работы, требования к установке и монтажу данной конструкции.

Что это такое и где применяется

Коаксиальных дымоход применяется для настенных газовых котлов отопления с принудительной тягой. Сам котел должен быть турбированным, т.е. иметь встроенный вентилятор для выброса продуктов сгорания. Само понятие «коаксиальный» означает соосный, т.е. дымоход «труба в трубе».

По наружной трубе происходит приток воздуха в котел, по внутренней трубе — выхлоп отработанных газов в атмосферу. Диаметр этих дымоходов, как правило, составляет 60/100. Внутренняя — 60 мм, наружная — 100 мм. Материалом исполнения является сталь, покрашенная термостойкой эмалью белого цвета, смотрим фото.

koaksialniy-dymohod-dlya-gazovogo-kotla

Коаксиальный дымоход: 1- труба, 2- колено, 3- декоративные вставки, 4- хомуты, 5- крепеж

Существует также такое понятие, как утепленный коаксиальный дымоход. Это тот же соосный дымоход, только наружная труба у него выполнена не из металла, а из пластика. Или же второй вариант: когда внутренняя труба несколько длиннее наружной. Сделано это специально для того, чтобы на трубе не образовывался конденсат. Такой вид дымохода стоит чуть подороже, но не намного.

Коаксиальный дымоход может составляться из нескольких элементов:

— коаксиальные трубы (удлинители) разной длины от 0,25 м до 2 метров

— коаксиальное колено (уголок) под 90 или 45 градусов

— коаксиальный тройник

— наконечник трубы, иногда зонтик

— хомуты и прокладки

Производители коаксиальных дымоходов

При покупке настенного газового котла, вам предложат сразу купить к нему и коаксиальную трубу. В стандартной ситуации продается коаксиальный комплект для горизонтальной системы дымоудаления, куда входит колено 90 гр., удлинитель 750 мм с уличным наконечником, обжимной хомут, прокладки и декоративные вставки.

Если у вас несколько другой случай, то все остальные части и элементы можно докупить отдельно. Эти элементы универсальны практически для любого производителя настенных газовых котлов.

Исключением является первый элемент, это либо первое колено, либо первая труба от котла. Дело в том, что у каждого производителя котлов есть свои особенности посадочного места. Это касается фирменных (родных) коаксиальных дымоходов.

Но бывают случаи, когда для определенной марки котла труб нет в наличии или они очень дорогие. Например, фирменный коаксиальный комплект для немецкого котла Vaillant стоит около 70 евро. В таких случаях можно рассмотреть покупку аналога.

Аналоги фирм производителей коаксиальных дымоходов

Эти комплекты имеют универсальные посадочные места, и отверстия для крепления стартового колена (отвода) совпадают с большинством производителей газовых котлов, представленных на российском рынке.

koaksialniy-dymohod-analogi

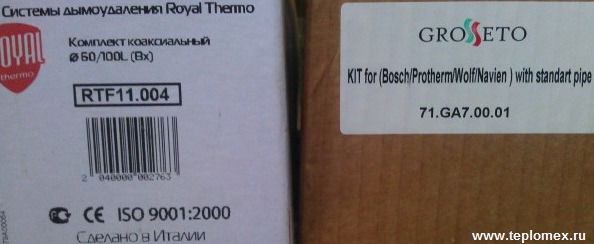

Аналоги от компании Royal Thermo и Grosseto

Коаксиальные дымоходы фирмы «Royal Thermo» подойдут для котлов Baxi, Vaillant или Navien. При покупке труб Роял внимательно смотрите на упаковку, на ней с торца для каждой марки котла проставлен свой артикул: «Bx» — Baxi, «V» — Vaillant, «N» — Navien.

Еще одним производителем коаксиальных труб на рынке является компания «Grosseto».
Их дымоходы универсальны и подойдут для котлов марок Vaillant, Viessmann, Bosch, Buderus, Wolf, Baxi, Protherm, а также корейских котлов Navien и Korea Star.

Главным преимуществом универсальных аналогов коаксиальных дымоходов является их низкая цена. Она отличается от фирменных комплектов в два, а то и в три раза.

Монтаж и требования к установке коаксиального (соосного) дымохода

Коаксиальный дымоход может быть установлен в трех вариантах:

— горизонтально с выводом на улицу

— горизонтально с выводом в шахту (поквартирное отопление)

— вертикально с выводом в уже существующий дымоход

Наиболее распространенным способом вывода коаксиального дымохода является вариант- горизонтально с выводом на улицу.

koaksialniy-dymohod-v-stenu

Коаксиальный дымоход в стену


По схеме выше мы видим:

1 — коаксиальная труба с наконечником

2 — колено коаксиальное

3 — декоративные вставки

4 — коаксиальная труба (удлинитель)

Для правильного монтажа коаксиального дымохода существует ряд требований

1. Общая длина дымохода должна быть не более 4-х метров

2. Допускается использовать только два поворота, не более двух колен

3. Минимальное расстояние от трубы до участка потолка и стен, выполненных их негорючего материала, должно составлять 0,5 метра

4. Горизонтальный участок трубы должен быть выполнен с небольшим наклоном вниз, в сторону улицы

Эти необходимо сделать для того, чтобы образовавшийся конденсат стекал не в котел, а уходил на улицу

5. Запрещено выводить трубу в форточку или в окно

Раздельные системы дымоходов для газовых котлов

Еще одним популярным способом отвода продуктов сгорания у турбированных газовых настенных котлов является раздельная система дымоудаления. Что же это такое?

Бывают случаи, когда по той или иной причине нельзя вывести коаксиальный дымоход. Для этого была разработана система, состоящая из двух раздельных труб: одна на выброс газов, другая — для подсоса воздуха в котел. Смотрим схему установки.

razdelniy-dymohod-dlya-kotla

Раздельный дымоход для котла

Как правило, диаметр таких труб составляет 80 мм. Материал исполнения — сталь. В некоторых случаях, трубу подсоса воздуха заменяют на гибкую алюминиевую гофру, которая растягивается до 3-х метров.

Для того, чтобы установить раздельный дымоход на газовый котел, необходимо купить специальный адаптер — разделитель каналов. Он устанавливается сверху котла и преобразует выход «труба в трубе» в раздельный, на который затем и монтируются трубы.

Некоторые производители, например, тот же «Навьен», заранее позаботились о потребителях, и выпускают настенные газовые котлы с уже установленной системой под раздельные трубы. Это чисто корейская версия котлов, обозначается под артикулом «К». Котел с такой системой будет иметь название «Navien Deluxe-24 K», где 24 — это его мощность в кВт.

Установка котла с раздельной системой дымохода

Трубы могут выводиться в 3-х вариантах:

— обе трубы в одну стену

— обе трубы в разные стены

— одна труба в стену, вторая — в существующий дымоход

Какой из способов дымоудаления подойдет именно для вашего дома должна решать проектная организация. Согласно техническим условиям, они составляют индивидуальный проект для каждого дома.

В нем прописывается исполнение газового котла (напольный, настенный), его максимальная мощность, а также то, какие трубы должны быть установлены: раздельные или же необходим коаксиальный дымоход для газового котла.

Единственное, что они не в праве решить за Вас — это марка котла. Никто не может заставить Вас купить модель какого-то определенного производителя. Здесь уже выбор остается только за Вами. Смотрим видео.
